Részletek
A meglévő ZED sorozat kiegészítéseként, a ZED FX saját, kizárólag hozzá fejlesztett FX chipset-et kapott. DSP mérnökeink keze alól csodálatos reverb algoritmusok kerültek ki. Ezek az effektek, ez a minőség és integráció sehol máshol, csak a ZED FX keverőkben elérhetők.
16 fantasztikus effekt egészíti ki a szolgáltatások már eddig is tekintélyes listáját. A keverő ideális kisebb zenekarok számára, akik nem akarnak külön effektet cipelni minden buliba, viszont ragaszkodnak a kiváló minőségű effektprocesszorhoz mind élőben, mind a felvételeiken.

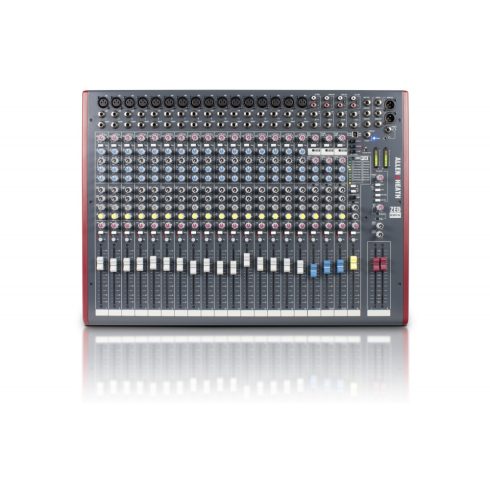

A ZED-22FX kiválóságai
A DuoPre mikrofonelőfokokon, 100mm-es fédereken és a MusiQ EQ szekción felül, melyek a teljes ZED sorozatot jellemzik, a ZED-FX pultok 16 egyedülálló, saját fejlesztésű effektet tartalmaznak.
ZED FX
A ZED FX effektprocesszora egyszerűen beállítható 3 nyomógomb és 9 LED segítségével. Csak be kell „ütni” az ideális késleltetési időt (tap delay), vagy „behívni” a zengés megfelelő mennyiségét a szólóéneken. Navigáció és szerkesztés egy helyen… igazából annyira egyszerű használni, mint egy effektpedált. Tartsa nyomva a TAP gombot, közben nyomja meg a fel vagy le gombot az effekt paraméterének megváltoztatásához, például a (9) Plate zengetőn a lecsengési hosszhoz. A ZED FX keverő arra készült, hogy minden olyan feladatot ellásson, amire egy kisebb zenekarnak szüksége lehet, külön hangmérnök nélkül. A keverő kezelőfelülete és funkciói logikusan, és még sötétben is jól felismerhetően vannak elrendezve.
Az USB audió interfész, egyedülálló flexibilitásával, különböző jelek USB-n elküldését teszi lehetővé, kiválasztott AUX buszokról, vagy az LR-ről. Az USB-n a pultba érkező jel egyenesen az LR-re választható, vagy sztereó csatornára küldhető. A csatlakozók az egyszerű csatlakoztatás érdekében a kezelőfelület felső oldalán helyezkednek el, a pult konstrukciója pedig, a masszív fedlapra csavarozott különálló áramköri lapokkal, ugyanolyan sziklaszilárd, mint az Allen&Heath felsőkategóriás ML pultjaié.
A ZED FX választék a ZED-12FX és ZED-22FX pultokat tartalmazza. A két pult megoldást kínál bármilyen kisebb zenekar vagy dalszerző/énekes számára akár 16 monó és 3 sztereó csatorna igényig. Szintetizátorok, mikrofonok, sampler-ek… határ a csillagos ég. Minden monó csatornán van inzertpont, mely lehetővé teszi külső effekt vagy dinamikaprocesszor (pl. kompresszor) beillesztését a jelútba, ugyanúgy, mint a nagy pultoknál.
Tulajdonságok:
Bemenetek
A ZED kiválóságainak egyike a rákapcsolható források száma és sokfélesége. A tizenhat monó bemeneten felül három duál sztereó csatornával rendelkezik, mindegyik egy pár jack elsődleges bemenettel bír, és további sztereó bemeneti lehetőségek állnak rendelkezésre RCA aljzatokon, ill. USB-n keresztül. Tizenhat mikrofon/vonal bemeneti csatorna áll rendelkezésre – bőven elég mikrofonok és DI-boxok csatlakoztatására egy nagyobb zenekar, vagy olyan igényes alkalmazások számára, melyek több bemenetet használnak, mint amivel a ZED-12FX rendelkezik; ezen felül még 3 sztereó csatorna – duál bemenetekkel – áll rendelkezésre, mindegyik előerősítés szabályzással és 2-sávos hangszínszabályzóval.
Beépített effektprocesszor
16 különbözó effekt került beépítésre a ZED FX pultokba. Ezek között megtalálható a Delay és Reverb, Ping-Pong delay, Reverb-ek választéka különböző szoba/terem/aréna paraméterekkel, egy Flanger és egy Chorus. Mindegyik effekt arra lett kifejlesztve, hogy a kiegészítse az anyagot, amivel a hangmérnök dolgozik. Minden egyes effekt rendelkezik egy állítható paraméterrel: állítható az előkésleltetés, a szobaméret, vagy a flanger modulációs sebessége. Öt effekt tempója állítható a TAP gombbal, a kimenet padig behallgatható az FX PFL használatával.
DuoPre
A nagy sikert arató PA sorozat előfokain alapuló DouPre két fokozatból áll, körültekintően megválasztott erősítéssel mindkét fokozatban. Az XLR-bemenetre érkező jel erősítése óriási – akár 69dB a pontosság kedvéért – és nagyon egyenletesen van elosztva a GAIN potméter skáláján: ez a jelszint könnyebb beállítását eredményezi. Az erősítés legnagyobb részét az első fokozat végzi, így a zaj minimális szinten tartható. A vonalszintű jelek egyszerűen a második fokozatra csatlakoznak a bemeneti jack aljzatokon keresztül, ami azzal a nagy előnnyel jár, hogy a vonalbemenet használata kevesebb zajt eredményez.
EQ szekció
A ZED-22FX pultok monó bemeneti csatornáin 3-sávos hangszínszabályzó dolgozik, melynek középsávja MusiQ – hangszerekhez és emberi hanghoz optimalizált Q-értékkel rendelkező – félparametrikus rendszerű, hasonlóan a GL2400 széria EQ-jához.
Aux küldők
4 aux küldő áll rendelkezésre, melyek közül az AUX1 és AUX2 prefade, azaz féder előtti a színpadi monitorozás igényeinek megfelelően, AUX3 és AUX4 féder utániak, effekt küldéshez. Sztereó jel küldhető az auxokról USB-n keresztül a számítógépre a „LR mix” főkimenettől független felvételi jelek előállításához (1&2) vagy effekt küldőként való használathoz (3&4).
USB audió flexibilitás
Audió jelek eljuttatása a számítógépre vagy sztereó jel fogadása számítógépről manapság már mindennapos igény az élő hangosítás és a zenekészítés területén. Ennek megvalósítása a ZED esetében szuper-flexibilis és rendkívül egyszerű használatú! Nem kell többé a számítógép hátuljánál kotorászni, hangkártya saját zajával küzdeni. Csak csatlakoztass egy USB kábelt a számítógéphez és a ZED-hez, állítsd be az útválasztást a keverőn és a számítógépen és már kész is! Minőségi audió átvitel a keverő és a PC vagy Mac között. A keverő három kapcsolója rugalmas konfigurálási lehetőséget biztosít felvételhez, lejátszáshoz, vagy a számítógép külső effektként való használatához.
Technikai tipp:
a Zed keverőket USB-s audio interfészként használva bele ütközhetünk abba a problémába, hogy a csomag nem tartalmaz ASIO illesztő drivert. Aki élő vagy home stúdió szituációban alacsony látencia mellett szeretné használni a keverőt hiányolhatja ezt. Létezik egy ingyenes megoldás, amely bárki által letölthető. Egy független német programozó által készített Univerzális ASIO illesztő szoftver. A driver program letölthető innen: www.asio4all.com
Felépítés
A ZED-22FX kategóriájában egyedülállóan csatornánként különálló, függőleges síkú áramköri paneleket tartalmaz, melyeknek minden egyes potmétere fémcsavarral van rögzítve a frontpanelhez – ezáltal a ZED felépítése lényegesen masszívabb, mint számos kategóriatársáé. Mindezeken túl a ZED-FX pultok 100mm-es féderekkel van felszerelve, ami rendkívül pontossá és kényelmessé teszi a munkát.
SONAR LE - ingyen!
Szövetkeztünk a Cakewalk szoftvercéggel, hogy SONAR LE stúdiószoftverüket mellékelhessük a ZED keverőkhöz. A két eszköz – szoftver és hardver – tökéletes munkaállomást alkot együtt, mely számos feladatra alkalmazható: sztereó felvételhez, sávok külön-külön feljátszáshoz vagy a SONAR LE effekt plugin-jeinek beinzertálásához.
További tulajdonságok:
Inzertpontok
Mélyvágó szűrő
Sztereókép szabályzás minden csatornán
3-sávos EQ félparametrikus középpel
4 AUX küldő (2 pre, 2 post)
Globális 48V fantomtáp
3 duál sztereó csatorna 2-sávos EQ-val
Jel/túlvezérlés jelzés minden csatornán
Konfigurálható USB sztereó audió bemenet/kimenet
Jól átlátható és egyszerűen használható kezelőfelület – minden csatlakozás a fedlapon
Cakewalk SONAR LE szoftver mellékelve a keverőhöz
Csatorna némítókapcsolók
Sztereó visszatérő
2-sávos visszatérő
Újszerű monitorozási funkciók
6.3 és 3.5mm-es fejhallgató kimenetek
Sztereó felvételi kimenet
Alternatív sztereó kimenet
Monó LR összegzett kimenet
XLR csatlakozók a főkimeneten
12-szegmenses kivezérlésmérők
Főszabályzók az Aux1&2 segédbuszokon
